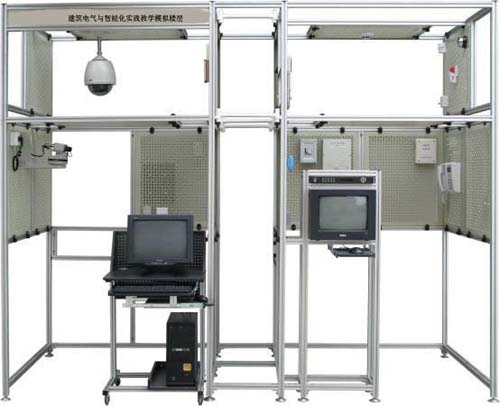

HYDQ-06建筑電氣與智能化實踐教學模擬樓層
一.模擬樓層平臺
1.設備概述
"建筑電氣與智能化實踐教學模擬樓層"是由1臺鋁合金支架和17塊網孔板搭建而成的兩層模擬樓宇建筑，分別模擬一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔晚攭Φ陌惭b范圍，可在上面安裝各種樓宇智能化器件；同時還提供房間大門和窗戶，可在上面安裝電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件，實現智能建筑各類系統的安裝與運行，如"對講門禁及室內安防系統"和"閉路電視監控及周邊安防系統"等。相比于單層模擬樓層，兩層模擬樓層需要考慮智能建筑的多樓層結構關系，除了能夠培養學生的工程施工能力外，更能夠培養其工程設計能力與工程創新能力，符合高等院校的實踐教學需求。
器件的安裝方式與實際工程一致，使用自攻螺絲與專用膨脹尼龍的配合，學生在模擬墻體的一邊便可單獨完成器件的固定；布線方式可選擇通過線槽布明線（網孔板正面）或通過專用理線環布暗線（網孔板反面）。
2、外形尺寸
鋁合金支架尺寸：3010mm×1305mm×2550mm（長×寬×高）
網孔板尺寸：750mm×600mm×35mm（長×寬×高）
3.主體配置
序號 |
器件名稱 |
數量 |
單位 |
備注 |
1 |
鋁合金支架 |
1 |
臺 |
|
2 |
網孔板 |
17 |
塊 |
|
3 |
計算機移動推車 |
1 |
臺 |
|
4 |
圓鋼凳 |
1 |
張 |
|
5 |
人字梯 |
1 |
把 |
|
6 |
儲物架 |
1 |
臺 |
|
7 |
配電箱 |
1 |
個 |
|
8 |
單相漏電保護開關 |
1 |
個 |
|
9 |
單相三位三級排插 |
3 |
個 |
|
10 |
網孔板用膨脹固定件 |
500 |
個 |
|
11 |
理線環 |
100 |
個 |
|
12 |
緊固件、線材及專用工具 |
1 |
批 |
|
一. 對講門禁及室內安防子系統
1. 主體配置
序號 |
器件名稱 |
數量 |
單位 |
備注 |
1 |
18V 直流開關電源 |
1 |
個 |
|
2 |
門前鈴 |
1 |
個 |
|
3 |
室內分機 |
1 |
臺 |
|
4 |
電插鎖 |
1 |
把 |
|
5 |
警鈴 |
1 |
個 |
|
6 |
被動紅外空間探測器 |
1 |
個 |
|
7 |
感煙探測器 |
1 |
個 |
|
8 |
燃氣探測器 |
1 |
個 |
|
9 |
門磁開關 |
1 |
對 |
|
10 |
求助按鈕 |
1 |
個 |
|
11 |
明裝 86 底座 |
2 |
個 |
|
12 |
層間分配器 |
1 |
個 |
|
13 |
室外主機 |
1 |
臺 |
|
14 |
ID 卡 |
4 |
張 |
|
15 |
電磁鎖 |
1 |
把 |
|
16 |
電磁鎖控制器 |
1 |
個 |
|
17 |
開門按鈕 |
1 |
個 |
|
18 |
聯網器 |
1 |
個 |
|
19 |
管理中心機 |
1 |
臺 |
|
20 |
通訊轉換模塊 |
1 |
個 |
|
21 |
通訊電纜 |
1 |
條 |
|
22 |
對講門禁監控管理軟件 |
1 |
套 |
|
23 |
緊固件、線材及專用工具 |
1 |
批 |
|
2.實訓項目
(1)認識和熟悉各種對講門禁及室內安防系統器件
(2)各種器件對應墻體區域位置的安裝
(3)電插鎖、電磁鎖和門磁等門上器件的安裝
(4)掌握對講門禁及室內安防系統的結構和原理
(5)對講門禁及室內安防系統的接線、布線和調試
(6)對講門禁監控管理軟件的操作與事故演習
(7)基于兩層樓層的對講門禁及室內安防系統的系統結構項目設計
三.閉路電視監控及周邊安防子系統
1.主體配置
序號 |
器件名稱 |
數量 |
單位 |
備注 |
1 |
12V 直流開關電源 |
1 |
個 |
|
2 |
彩色監視器 |
1 |
臺 |
|
3 |
半數字硬盤錄像機 |
1 |
臺 |
|
4 |
硬盤 |
1 |
個 |
|
5 |
交換機 |
1 |
個 |
|
6 |
網絡跳線 |
1 |
條 |
|
7 |
網絡視頻監控管理軟件 |
1 |
套 |
|
8 |
變速球 |
1 |
臺 |
|
9 |
一體機芯 |
1 |
臺 |
|
10 |
槍型攝像機 |
1 |
臺 |
|
11 |
自動光圈鏡頭 |
1 |
個 |
|
12 |
室內全方位云臺 |
1 |
臺 |
|
13 |
智能解碼器 |
1 |
個 |
|
14 |
紅外攝像機 |
1 |
臺 |
|
15 |
攝像機支架 |
1 |
個 |
|
16 |
拾音器 |
1 |
個 |
|
17 |
主動紅外對射探測器 |
1 |
對 |
|
18 |
被動紅外幕簾探測器 |
1 |
個 |
|
19 |
聲光警號 |
1 |
個 |
|
20 |
單相一位二級插座 |
2 |
個 |
|
21 |
單相一位三級插座 |
3 |
個 |
|
22 |
明裝 86 底座 |
5 |
個 |
|
23 |
緊固件、線材及專用工具 |
1 |
批 |
|
1. 實訓項目
(1) 認識和熟悉各種閉路電視監控及周邊安防系統器件
(2) 各種器件對應墻體區域位置的安裝
(3) 掌握閉路電視監控及周邊安防系統的結構和原理
(4) 閉路電視監控及周邊安防系統的接線、布線和調試
(5) 網絡視頻監控管理軟件的操作與事故演習
(6) 基于兩層樓層的閉路電視監控及周邊安防系統的系統結構項目設計
一. 照明 DDC 監控子系統
1. 主體配置
序號 |
器件名稱 |
數量 |
單位 |
備注 |
1 |
24V 直流開關電源 |
1 |
個 |
|
2 |
通用 DDC 控制器 |
1 |
臺 |
|
3 |
LON 網絡適配器 |
1 |
個 |
|
4 |
聲光控開關 |
1 |
個 |
|
5 |
光照度開關 |
1 |
個 |
|
6 |
緊急按鈕 |
1 |
個 |
|
7 |
日光燈 |
2 |
個 |
|
8 |
燈座 |
2 |
個 |
|
9 |
鹵鎢燈芯 |
1 |
個 |
|
10 |
燈罩 |
1 |
個 |
|
11 |
DDC 編程軟件 |
1 |
套 |
LonMarker |
12 |
組態編程軟件 |
1 |
套 |
力控 |
13 |
緊固件、線材及專用工具 |
1 |
批 |
|
2.實訓項目
(1)認識和熟悉各種照明DDC監控系統器件
(2)各種器件對應墻體區域位置的安裝
(3)掌握照明DDC監控系統的結構和原理
(4)照明DDC監控系統的接線、布線和調試
(5)DDC編程軟件軟件的設計、編程、設置、事件計劃安排與事故演習
(6)組態編程軟件的設計、編輯、連接與監控
(7)基于兩層樓層的照明DDC監控系統結構項目設計
