HY-GPD2C 智能低壓配電實訓系統

一、概述：

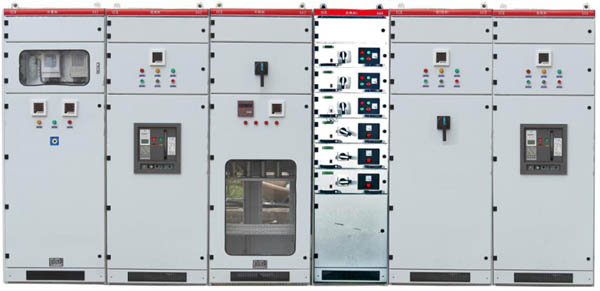

1、智能配電實驗系統由智能配電成套設備和計算機監控系統構成，智能配電成套設備包括進線柜、計量柜、電容補償柜、出線柜及三相阻感性負載，成套設備全部采用主流品牌的智能萬能式斷路器、智能塑殼斷路器、智能儀表，智能無功補償控制器等供配電系統的智能配電設備，并與計算機監控系統構成供配電智能監控系統。
2、智能低壓配電實驗系統是根據《配電技術》、《繼電保護技術》、《建筑供配電》等課程教學內容，結合實際配電系統而設計的實訓教學設備，設備含多種GCK低壓電氣控制柜組成多種配電線路，0.4 KV電壓等級的配電柜。改變了屏式演試模式，貼近工程現場。
3、智能低壓配電實驗系統（雙回路供電）是由進線柜、計量柜、補償柜、低壓出線柜、聯絡柜（橋內接線方式）、負載柜組成。采用柜式供配電系統，可以使學生建立起良好的職業習慣，全面掌握安全操作要領。
4、適用于電力、電氣、自動化、建筑電氣、工民建等電專業及非電專實訓教學。具有：
⑴全面性，能夠使學生對供配電系統的一、二次系統有比較全面的了解，熟悉配電設備的供配電方式；
⑵系統性，真實反映供配電系統的結構；
⑶實操性，以較真實的工作現場，達到現場教學的目的，在提高學生動手能力的基礎上，加深對理論知識的理解；
⑷安全性，在進線柜前段增加漏電斷路器，成套設備具有短路、過載等保護方式。開門斷電控制，為保證安全，除計量柜外，所有柜體配有開門斷電的繼電控制裝置。
⑸示教性，配電成套裝置柜體全部開有觀察窗，使學生在保證安全的基礎上觀察到設備的元件、工作狀態和大部分主接線。

二、設備的功能和實訓項目
智能低壓配電實驗系統包含不同的低壓配電柜，覆蓋了常見的低壓供配電的配置。
柜體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓柜采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控制電器、母線的拆裝與連接和操作。
部分實訓項目：
1、 配電系統運行方式實訓
2、 低壓配電設備的倒合閘操作實訓
3、 雙回路供電及聯絡柜操作實訓
4、 互感器實訓
⑴ 電流互感器接線方式
⑵ 有功、無功電度表的接線實訓
⑶ 多功能綜合儀表接線實訓
⑷ 抄表實訓
4、開關電器實訓
⑴低壓框架斷路器的原理與接線
⑵低壓塑殼斷路器的原理與接線
⑶隔離開關的原理與接線
5、手動功率因數補償實訓
6、自動功率因數補償實訓
7、低壓配電線路分級保護實訓
8、接地保護實訓
9、0.4KV照明系統配電實訓
10、0.4KV動力系統配電實訓
11、母線聯絡柜倒閘實訓
12、安全操作規程培訓
13、供配電工、維修電工職業技能鑒定考核訓練
三、技術參數
⑴使用環境條件
1、周圍空氣溫度不高于+40℃，不低于-5℃,在24小時內平均溫度不高于+35℃。
2、相對濕度在追高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度，如+20℃時為90%；
3、空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃；
4、無顯著搖動和沖擊振動的場合，垂直安裝，傾斜度不應大于5度；
5、海拔高度不超過2000米；
6、成套設備適用于以下溫度運輸和儲存；-25℃至+55℃。在短時間內（不超過24小時）不超過+70℃。
⑵主要技術參數
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；
⑥、柜體尺寸：柜高：2000mm，柜寬：600mm（800 mm），柜深：800mm
⑶結構特征
①、柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
④、機械聯鎖：GCK柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r(shí)門才能開啟以保證安全。
⑤、受電開關、聯絡開關（多回路供電時）及GCK柜的抽屜都具有兩個位置：接通位置及斷開位置。
