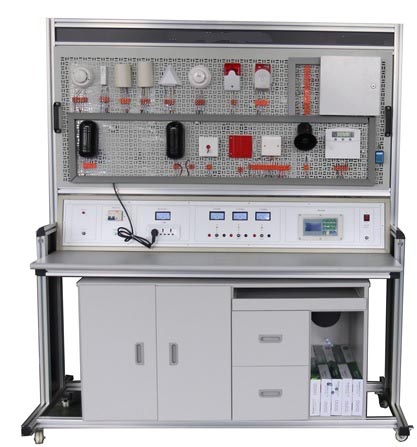

HY-WKA5B樓宇工程視頻監控系統實訓平臺

一、設備概述
樓宇工程視頻監控系統實訓平臺基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L(fēng)和良好的職業素養。

二 .主要組成：立式實訓平臺 1臺、線纜管理架、電源管理模塊、嵌入式編程主機與顯示器模塊1 套、故障設置模塊（觸摸屏式）1臺、智能考核管理軟件1套、HDCVI硬盤錄像機 1臺、SATA硬盤1臺、17寸液晶監視器1臺、HDCVI高清同軸高速球型攝像機1臺、HDCVI高清同軸紅外槍型攝像機1臺、POE高清網絡半球攝像機1 臺、超高解模擬攝像機1臺、電動三可變鏡頭1個、POE交換機1臺、球機壁掛支架1個、槍機壁掛支架1個、半球壁掛支架1個、室內全方位云臺1 個、云臺解碼器1 個、HDMI高清視頻跳線1 條、UTP超五類4對非屏蔽跳線1條、主動紅外對射探測器1 對、壁掛式被動紅外入侵探測器1個、聲光警號1個、網絡視頻監控管理軟件1套、6位PDU電源1個、耗材及工具1 套等。
4. 智能樓宇集成監控軟件：具有云臺控制、自動錄像控制、防盜報警、預置點設置、布撤防、傳感器檢測等功能。
三、實訓項目
1、系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2、線路故障的設置、檢測及排除；
3、鏡頭的安裝及調試
4、硬盤錄像機的接線、設置及操作；
5、監視器的接線、設置及操作；
6、高速球的接線和操作；
7、探測器、聲光報警器的安裝及調試；
8、監控系統與報警系統的聯動控制；
9、網絡視頻監控平臺軟件的使用；
10、橋架及其支架的安裝和布線；
11、信息插座和機架設備的安裝；
12、水晶頭及跳線的制作和測試；
16、J45模塊和配線架的壓線和測試；
14、RJ45跳線的連接及鏈路的測試。
四、技術指標
1、電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
2、安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3、整機功耗：≤300W；
4、外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
