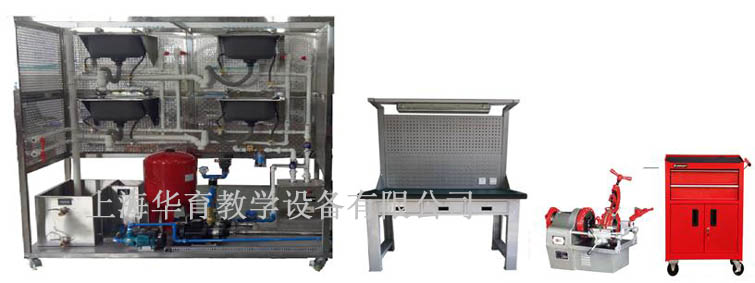

HYBG-1 水泵及管道安裝設計實訓裝置
一、概述：
水泵及管安裝設計實訓設備適用于高職、中職、職高、職業培訓等各種不同類型和要求的學生或?qū)W員進行智能樓宇及物業管理中的給排水管道的安裝與設計、設備水泵的安裝、操作調試、學生能在盡可能真實環境下進行實戰操練。能供學生進行不同規格的鍍鋅白鐵管外螺紋的絞制。能供學生根據安裝規范，使用管子鉗、扳手及多種管配件，配有專用移動工具箱、操作鉗工平臺、實訓安裝平臺臺架、水泵、管件等、
學生可在實訓安裝平臺臺架上安裝管路
設計管路，并進行套絲聯接管路，水泵聯接，水箱聯接、管路試壓試驗實訓，常用管路加工工具的操作等。
二、系統構成
1、整體鋼結構鉗工臺和網孔板；
2、合虎鉗；
3、電動切管套絲機；
4、三角架壓力鉗。
5、管鉗管件
6、操作鉗工平臺
7、實訓安平臺
三、水泵及管安裝設計實訓設備各技術參數
鉗工臺外形尺寸：1500X750X800mm;
網孔板尺寸：1450X600mm；
鉗工臺材料：噴朔鋼。
電動切管套絲機功率：750W；
電壓：220V；
主軸額定轉速：26-28（r/min）；
套制螺紋范圍：1/2-4；
加工大管徑：直徑50mm；
適用范圍：消防給排水管道；
安全保護：接地保護。
實訓安裝臺架
鐵質噴朔鋼架，具有電機安裝底平臺
模擬管道安裝網孔墻
外型盡寸
1500*800*1800MM
不銹鋼水箱500*400*400MM
水泵
三相AC380V,功率：0.37KW,揚程：12m,流量：20L/min
